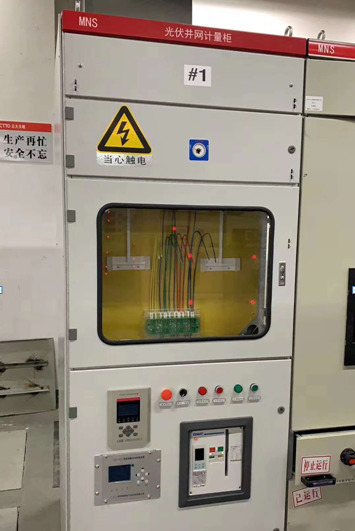

   对于配电箱，里面会根据实际要求，安装有各种各样的电气元件。当电气元件固定好后，接下来需要连接二次线。二次线连接的好坏，不仅直接影响着美观，而且还影响着以后的使用安全。规范化的接线是非常有必要的，具体接线的流程是什么，下面做一个简单的介绍。

1、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。

（1）导线横截面的选用

市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。

（2）接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。

（3）最主要的是看明白原理图及接线图。

2、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。

对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。

电缆芯线截面的选择还应符合下列要求：

（1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定最大短路电流。

（2）电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。

（3）操作回路：在最大负荷下，操作母线至设备的电压降，不应超过10%额定电压。

3、电流互感器二次绕组不允许开路，电压互感器二次侧不允许短路二次接线前，应熟悉一下图纸：

（1）原理图（表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系）

（2）展开图

（3）端子排图

（4）安装接线图

   以上为关于配电箱接线的简单介绍。不仅针对于配电箱，对于高压系统使用的各种高压柜、保护屏柜也非常适用。对于一些国网项目或者其它规模较大的项目，二次线的接线是非常整齐规范化的。而且工艺完美。
