产品详情
装置外观图：
装置说明：
名称 | 说明 |
工作电源 | AC/DC：85~265V；可特殊定制DC24V、DC48V等 |
交流量采集 | 13路，不同型号的保护装置模拟量定义不同 |
开关量采集 | 14个，可扩展两个；已定义的非电量若处于退时为普通开关量 |
继电器出口 | 10个（含告警/跳闸信号各一个），可扩展3个；自带一路装置失电信号 |
通讯回路 | 2路485，Modbus-RTU协议，第2路可用于时钟对时；1路以太网103协议 |
防跳回路 | 标准配置均带防跳回路（订货时说明也可不带） |
测控功能 | 有功、无功、功率因素及频率、电度、断路器遥控分合 |
其他 | 事件记录和故障录波、保护功能压板的投/退、定值修改及定值区的切换 |
适用范围 | 主要适用于66KV、35KV、10KV、6KV、3KV等电压等级的中置柜及综合性项目，不需要带距离测控的线路保护。 |
保护功能 | 差动速断 （跳闸） 比率差动 （跳闸） 差流越限 （告警） CT断线 （告警，CT断线时会闭锁比率差动） 本体轻瓦斯 （告警） 本体重瓦斯 （跳闸） 有载轻瓦斯 （告警） 有载重瓦斯 （跳闸） 温度升高 （告警） 温度过高 （跳闸） 油位高 （告警） 油位低 （告警） 压力释放 （告警/跳闸可选） 风冷故障 （跳闸） |

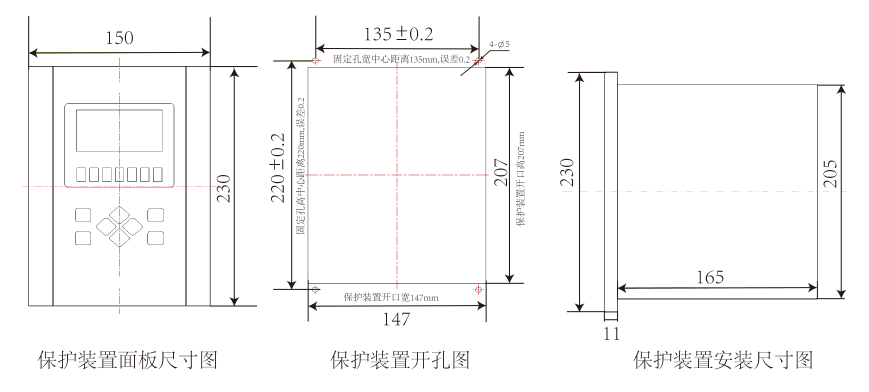

装置开孔图：
