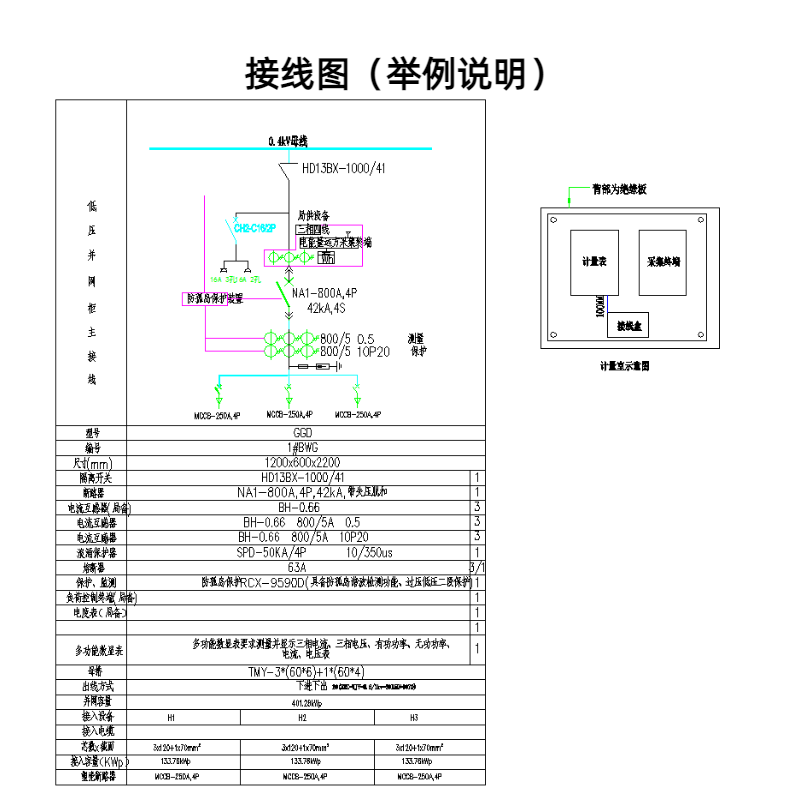

光伏并网柜在分布式光伏发电项目中，使用的比较多。尤其是220V和400V并网发电项目。其中220V并网发电项目都属于小容量光伏发电。并网柜都比较简单，为此在技术上没有多少难度。对于400V并网发电项目，并网要求就先对复杂很多。关于接线图，简单的介绍一下。

   该项目为厂房屋顶项目，通过低压400V并网，需要使用光伏并网柜。其中并网柜的组成有框架断路器、刀闸开关、防孤岛保护装置、多功能显示表等，预留关口表和负控终端位置。
