在发电机后备保护中，其中一项保护功能是发电机复合电压闭锁过流保护，该功能反应的是相间短路故障,其主要用在发电机或相邻元件的后保护中,相间低电压和负序电压组成复合电压,构成闭锁元件能够防止电流升高而电压变化不大的非故障情况下保护误动。以下简单介绍一下该保护功能。

(1)保护内容:反映发电机及下级设备不对称故障和对称故障的后备保护(发电机差动保护的近后备)

(2)原理:低电压启动反映对称故障,负序过电压启动反映不对称故障,电流整定值较低,廷时较长,满足后备保护要求。

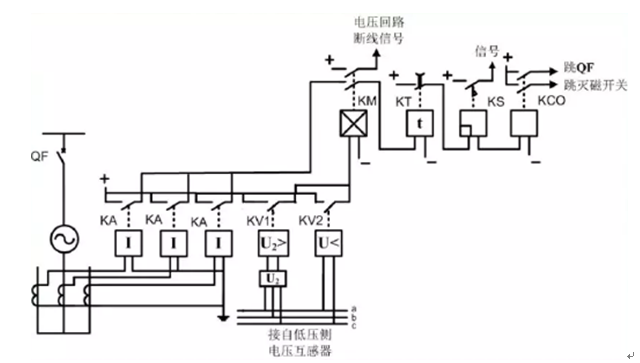

复压闭锁过流原理接线图：

(3)特点:

复合低电压和负序电压闭锁,可靠性高

过电流启动门槛值低,灵敏度高。

具有防止PT断线误动措施

(4)出口方式

延时动作于全停
