   随着我国居民生活水平的日益提高，对电力的需求和依赖也越来越高，对电能质量的要求也越来越严格。我国的供电主要靠国家电网供电，电力缺口也随着经济的发展，逐渐增大。对于很多大型企业，为了保证供电的可靠性，都会使用备自投保护装置，备自投保护装置是微机保护的一种，通常可以分为进行备自投保护测控装置和母联备自投保护测控装置。一般在10KV 电压等级使用比较多的，那么10千伏备自投工作原理是什么？

不管是进线备自投原理还是母联备自投原理，简单的说就是三投二，三个开关只能投入使用两个。

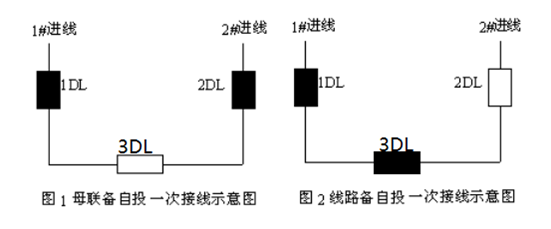

母联备自投实现原理

1）1#进线和2#进线电压正常

2）1DL与2DL开关在合位，3DL开关在分位

3）无外部闭锁信号，包括电气闭锁、机械闭锁、PT断线闭锁等

4）备自投保护投入

当充电完成后，进线1或者进线2其中一条进线出现问题时，故障线路开关断开，母联3DL开关合闸

进线备自投实现原理

进线备自投（以正常情况下进线1开关闭合，进线2开关断开举例）

1）1#进线和母联电压正常

2）1DL与3DL开关在合位，2DL开关在分位

3）无外部闭锁信号，包括电气闭锁、机械闭锁、PT断线闭锁等

4）备自投保护投入

当充电完成后，当进线1出现故障，此时跳开进线1开关1DL、闭合进线2开关2DL
