   在电气系统中，会有各种各样的图纸，作为电力人识图是最基本的技术能力要求。只有正确识图才能保证设备正确的安装调试。对于一个变电站，会遇到各种各样的图纸。施工用的蓝图、白图都有很多，每个电气设备也有各自的图纸。总体来讲，电气图主要分为系统原理图、电路原理图、安装接线图三种，下面简单的介绍一下。

1、系统原理图

   用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

2、电路原理图

   电路原理图又分为集中式、展开式两种。

1）集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

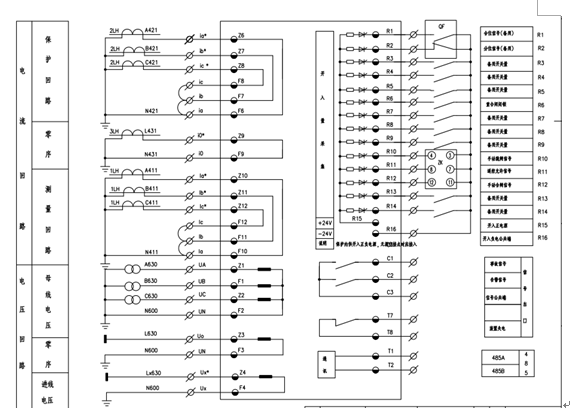

2）展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。

3、安装接线图

   安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。图中连接关系采用相对标号法来表示。

   对于布线接线的人，在现场一般只看安装接线图。对于电站的联调人员，需要几种图纸都要看的。很多时候，设计图纸也会出现一些问题，难免的事情，这就需要现场的调试人员及时发现及时处理，及时更正图纸资料。
