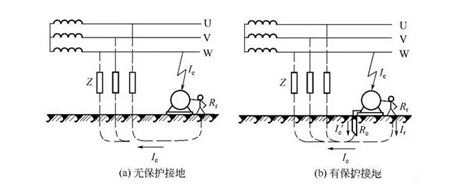

1、保护接地的概念

   所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。

2、保护接地的作用

   为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。

3、保护接地的应用范围

   保护接地的适用于不接地的电网。在这种电网中，无论环境如何，凡由于绝缘破坏或其他原因而可能呈现危险电压的金属部分，除另有规定外，都应采取保护接地措施，主要包括：

（1）电机、变压器、开关设备、照明器具及其它电气设备的金属外壳、底座及与其相连的传动装置；

（2）户内外配电装置的金属构架或钢筋混凝土构架，以及靠近带电部分的金属遮拦或围栏；

（3）配电屏、控制台、保护屏及配电柜（箱）的金属框架或外壳；

（4）电缆接头盒的金属外壳、电缆的金属外皮和配线的钢管；

（5）某些架空电力线路的金属杆塔和钢筋混凝土杆塔、互感器的二次线圈等，也应予以接地。

4、保护接地与保护接零的区别

（1）原理不同。保护接地是限制设备漏电后的对地电压，使之不超过安全范围。在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用;保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

（2）适用范围不同。保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施(如装设漏电保护器)的低压电网;保护接零只适用于中性点直接接地的低压电网。

（3）线路结构不同。如果采取保护接地措施，电网中可以无工作零线，只设保护接地线;如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。
