   反孤岛保护装置在分布式光伏项目中使用越来越多。对于反孤岛的原理和反孤岛的安装，很多人都是一知半解，对于反孤岛保护装置，原理和安装简单的介绍一下。

   原理图：

   当出现孤网运行时，此时红色框以外没有电，但是红框内由于光伏电源在发电，同时用户内部负荷在消耗电能、因为发电与用电处于平衡状态，此时光伏发电的逆变器不会停止发电。当反孤岛投入后，打破了此时的平衡，逆变器的防孤岛保护功能动作，逆变器停止工作

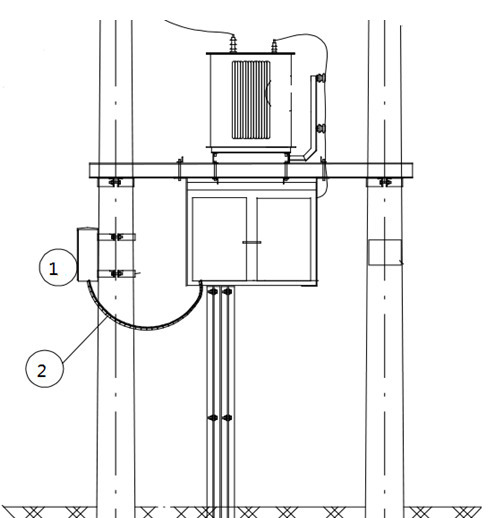

   安装图：

                                                                                     图中1为反孤岛保护装置，2为电缆及控制线

   安装说明：

1、反孤岛保护装置采用侧面安装，采用电缆卡抱固定，采用电缆保护管的固定方式。2、若采用TT接地系统，反孤岛保护装置箱体外壳需单独接地

3、反孤岛保护装置最好暗转在变压器的左侧，实际情况可根据现场条件进行调整。

   以上为反孤岛保护装置的原理和安装介绍，仅供参考。
