（一）．装置说明

01．输出

FEDCBA9876543210

0000000000000000

上一排对应下一排的

“0”对应位置为：?？胤终?；       “1”对应位置为：?？睾险ⅲ?/span>

“2”对应位置为：?；ぬ?；     “3”对应位置为：保护跳励磁；

“4”对应位置为：?；ぬ?；     “5”对应位置为：保护跳备用；

“6”对应位置为：保护跳母联；     “7”对应位置为：低频出口；

“9”对应位置为：事故信号；       “A”对应位置为：告警信号；

02．采样数值通道

0  测量Ia相电流、        (1) 测量Ic相电流；

2  母线Ua电压、          (3) 母线Ub电压；

4  母线Uc电压、          (5) ?；A相电流；

6  ?；B相电流、        (7) ?；C相电流；

8  零序3Io电流、         (9) 零序3Uo电压；

A  备用；                 （B) 备用

C  测量Ib相电流；

03.液晶上显示项目设置如下

（二）．功能菜单

（三）．?；ざ髟?/span>

①  I—II段复合电压闭锁过电流?；?/span>

本装置设三段复合电压闭锁过电流保护，三段保护及时间定值可单独整定；根据实际情况可选择本侧复合电压或对侧复合电压来启动过电流?；?。为了防止由于PT断线或PT失压时出现的电压降低，在出现此类电压告警信号时，?；そ远顺龈盒虻缪褂氲偷缪沟谋账?。

（1）．过流Ⅰ段；          （经延时跳母联C15/C16）

（2）．过流II段；         （经延时跳本侧C7/C8、跳励磁C9/C10、跳尾端C11/C12、

跳备用C13/C14、跳母联C15/C16）

（3）．低电压闭锁过流；    （需要同时投入“过电流”保护，且PT不断线、PT不失压）

低电压判断取Uca线电压，在某相?；さ缌鞔笥谏瓒ㄖ?，Uca线电压小于设定值（一般低电压设定值为70V）时保护就能动作，主要用于电压对称短路时判别，不对称短路时采用负序电压判别；

（4）．负序电压闭锁过流；（需要同时投入“过电流”?；ぃ襊T不断线、PT不失压）

负序电压主要用于电压不对称短路，在某相保护电流大于设定值，负序电压大于设定值（一般负序电压设定值为7V）时?；ぞ突岫?；

说明：同时投入“过电流、低电压闭锁过流、负序电压闭锁过流”时，可减少电流的瞬间误动，又可以保证在电压出现对称短路和非对称短路时?；さ亩?。

②  过负荷

1．RLP9  过负荷－投；

2．?；さ缌鱅A（IB）IC任何一相采样值≧ 过负荷定值（Idz4）

3．加入电流时间≧过负荷延时 tzd4

?；ち⒓辞婢藕偶痰缙鰿2/C3（10s后返回）。面板告警灯亮。

说明：过负荷若需要跳闸，则需要

1．RLP3   过负荷报警－投；

2．RLP8   过负荷跳闸－投

3．保护电流IA（IB）IC任何一相采样值≧ 过负荷定值（Idz4）

4．加入电流时间≧过负荷延时 tzd4

?；ち⒓闯隹诰邮碧静郈7/C8、跳励磁C9/C10、跳尾端C11/C12、跳备用C13/C14、跳母联C15/C16，同时驱动事故信号继电器C1/C3（10s后返回）。面板事故灯亮。

③  负序过流

1．RLP4  负序过流－投；

2．负序电流计算值≧ 负序过流定值（I2dz）

3．经过延时t2zd4

?；ち⒓辞婢藕偶痰缙鰿2/C3（10s后返回）。面板告警灯亮。

说明：过负荷若需要跳闸，则需要

1．RLP4   过负荷报警－投；

2．RLP9   过负荷跳闸－投

3．负序电流计算值≧ 负序过流定值（I2dz）

4．经过延时t2zd4

保护立即出口经延时跳本侧C7/C8、跳励磁C9/C10、跳尾端C11/C12、跳备用C13/C14、跳母联C15/C16，同时驱动事故信号继电器C1/C3（10s后返回）。面板事故灯亮。

④  定子接地

对于定子绕组中性点不接地的发电机，定子接地?；ぶ饕幸韵氯?/span>

a.反应基波零序电流的发电机定子绕组单相接地?；?；

b.反应基波零序电压的发电机定子绕组单相接地?；ぃ?/span>

c.双频式100%?；し段Х⒌缁ㄗ尤谱楸；?

三种定子接地?；た筛菔导是榭鲅∮闷渲幸恢帧?/span>

（1）反应零序电流的发电机定子绕组单相接地保护

这种?；し绞酵ǔＳ糜谥苯恿诘缪鼓赶呱显诵械姆⒌缁?，因为这时与发电机有电联系的元器件比较多，外接元器件每相对地电容比较大，从外接元器件流来的电容电流也较大。因此，其定子接地故障时的接地电流也比较大，当电流大于或者等于允许值时，应装设动作于跳闸的定子单相接地?；?。

当发生外部相间短路而动作，可通过引入闭锁信号，使保护可靠闭锁，当无法引入外部相间短路信号时，可以通过延时来避开外部相间短路的影响。当无外部相间短路，零序电流大于整定值， 且断路器处于合闸状态时，相应定时器启动定时，当定时器时间大于整定时间时，?；ざ?报警或跳闸)。

|Io|≥Ioset

t≥tset

（2）反应零序电压的发电机定子绕组单相接地?；?/span>

这种?；し绞酵ǔＳ糜诜⒌缁溲蛊髯?，这时发电机与系统中其他元器件无电的联系，故定子单相接地时不会从系统其他元器件流来电容电流，仅有由发电机本身的电容、连接发电机与升压变压器导线的电容、变压器一次线圈与二次线圈之间的耦合电容引起的电容电流。此时接地电流一般不会很大，大多数情况下小于允许值，这时必须通过零序电压来作出判断。

当变压器高压侧是非直接接地电网，当变压器高压侧接地时会出现比较大的零序电压，为了防止由高压侧经高、低压绕组间电容耦合过来的零序电压，而导致?；の蠖?。在这里提供了两种方案，一种是增设变压器高压侧零序电压闭锁，当变压器高压侧零序电压小于闭锁整定值，定子绕组零序电压大于整定值时，相应定时器启动定时，当定时器时间大于整定时间时，保护动作(报警或跳闸)；另外一种是直接从变压器高压侧的?；ぷ爸靡吖幢账ㄗ咏拥乇；ぁ５北溲蛊鞲哐共嗍侵苯咏拥氐缤?，可通过延时来躲开变压器高压侧接地的影响。

|Ubo|≤Uboset

|Uo|≥Uoset

t≥tset

Uoset按躲过正常运行时的最大不平衡电压整定

（3）双频式100%?；し段Х⒌缁ㄗ尤谱楸；?/span>

本?；び苫阈虻缪贡；ず腿涡巢ǖ缪贡；ぷ槌桑ù酥直；し绞奖匦肽懿傻蕉ㄗ尤谱橹行缘愕缪梗?。基波零序电压?；ざㄗ尤谱榻拥氐?0%左右，三次谐波电压?；し⒌缁行缘愀浇ㄗ尤谱榻拥兀讲糠止餐钩煞⒌缁?00%定子绕组单相接地?；ぁ；阈虻缪贡；ひ言冢?）中介绍。当定子绕组机端零序电压的三次谐波的幅值大于定子绕组中性点电压三次谐波的幅值，且幅值差大于整定值时，相应定时器启动定时，当定时器时间大于整定时间时，保护动作(报警或跳闸)。

U3=|Uo3|-|Un3|

U3≥Uset

t≥tset

⑤  过电压

三个相间电压有一相大于过电压?；ざㄖ?，时间超过整定时间时，过电压保护动作。Ugyzd 低电压定值　范围100－170Ｖ，按相间电压整定，一般汽轮机取1.3倍额定电压，水轮机取1.3-1.5倍额定电压。Tgyzd 延时　范围０.１－１０s，一般汽轮机取0.3s，水轮机取0.5s

⑥  PT断线

PT断线判据如下：

a) 最大相电压与最小相电压差值大于30V；

b) 负序电压大于8V。

满足以上任一条件延时10秒报PT断线，断线消失后延时10秒返回。

⑦  失磁?；?/span>

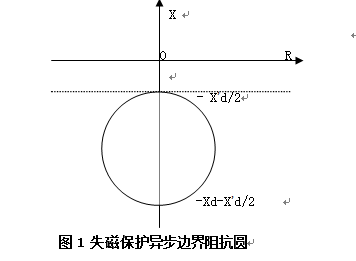

失磁?；し从Ψ⒌缁呕芈饭收弦鸬囊觳皆诵?。?；げ捎靡觳阶杩乖?，如图1

动作判据为：

动作判据为：

式中U1，I1为正序电压，电流

Un为发电机二次额定电压57.7V

Ie 为发电机二次额定电流

Xd为发电机同步电抗标幺值

X’d为发电机暂态电抗标幺值

满足上式经延时?；ざ?/span>

阻抗继电器电压工作范围>2V，电流工作范围0.1Ie－4Ie

失磁?；じㄖ芯荩篣2<0.1Un,(主要是为了防止pt断线时误动) Un为额定电压，设为57.7v

满足动作判据和辅助判据，经延时?；ざ饔谔⒊隹凇?/span>

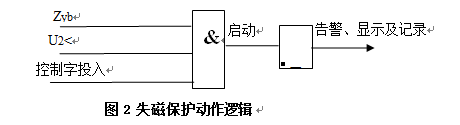

如图：

其中：Zyb：失磁保护阻抗元件动作，

U2<：负序电压元件动作

整定: (1)Xdzd:同步电抗标么值,定值范围：0.1～3；

Xdpzd: 暂态电抗标幺值, 定值范围：0.1～3；

(2)T1: 失磁?；ぱ邮?，定值范围0～10s，按躲过振荡进行整定，

一般整定为0.4～1s

⑧  逆功率

有功功率采用下式计算：

当定值整定为－20％～-1％的额定功率时，即为逆功率保护。

注：逆功率的值是由相电压和?；さ缌骷扑愕贸龅模皇侵鹘缑嫔舷允镜挠上嗟缪购筒饬康缌骷扑愕贸龅墓β手担ㄈ绻；さ缌骱筒饬康缌魍?、同相位，则可以参考）。

（四）．装置功能图纸
