发电机差动保护

(1)保护内容:发电机定子绕组及其引出线相间短路故障的主保护。

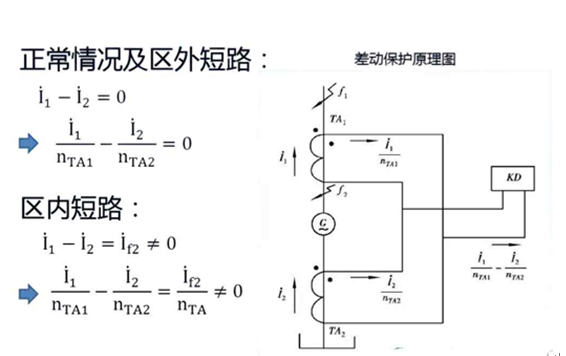

(2)原理:利用发电机两侧电流向量之差在区内短路时很大,在区外短路时几乎为零的特点,构成差动保护。

CT二次侧断线：

断线相会有正常负荷电流流过该继电器，引起差动保护误动作。

解决办法：

提高整定值，躲过发电机额定电流：

由下一张图可以看出当CT二次断线产生的零序电流，发断线信号。

不平衡电流:

由于两侧电流互感器存在差异(励磁特性),使得二次侧流过差动继电器的电流不等于零。在外部故障时,不平衡电流很大,会引起差动保护误动作。单纯的提高整定值,会使差动保护灵敏性大大降低,不能反映较小的内部故障。

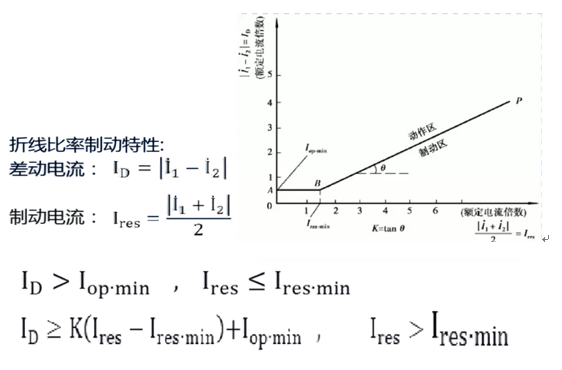

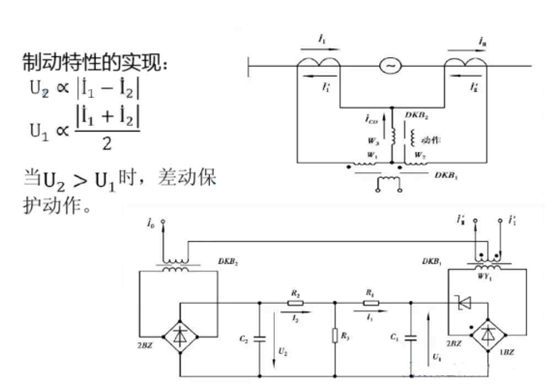

比率制动：使差动电流整定值随制动电流的增大而成某一比率的提高。在差动保护中引入制动电流,阻碍差动保护动作。

区外故障→制动电流大→制动强→不误动

区内故障制动电流小→制动弱一不拒动

(制动电流:阻碍差动保护动作的电流。)

(3)特点

具有CT断线判别,并选择性闭锁差动及自动解除闭锁的功能,能发CT断线信号；具有比率制动特性。

(4)出口方式：瞬时动作于全停。
