   发电机在电力系统中起着非常重要的作用。它将机械能转换成电能，电能流入国网，供人们生产生活使用。其中对发电机的保护不能忽视。针对于发电机定子，会有发电机定子保护，以下做简单的介绍。

（1）保护内容:发电机定子绕组匝间短路故障的主保护抑。也可以反映发电机内部相间

短路故障。

（2）原理:利用发电机定子绕组发生匝间短路时,机端三相对发电机中性点出现的零序电压而构成。

PTー次侧中性点与发电机中性点用高压电缆相连,在PT二次开口三角绕组测量机端对中性点的零序电压3Uo。当3U。>U。时,保护动作。

正常运行:开口三角处无零序电压。

单向接地短路:会产生零序电压,但是由于存在中性点连接线,不会产生机端对中性点的零序电压。

三次谐波:加装三次谐波滤过器。

区外故暲:加设负序功率方向判别元件来闭锁。

PTー次侧断线:加设PT断线判别元件来闭锁。

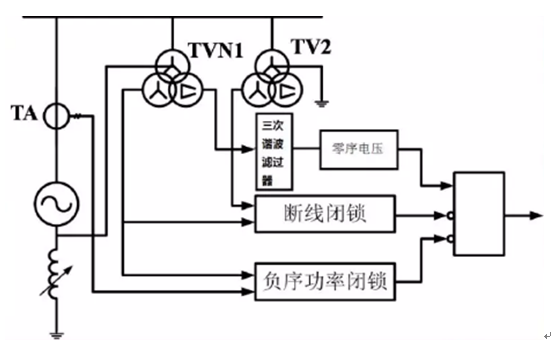

负序功率方向闭锁机端纵向零序电压，发电机定子匝间保护接线图如下图所示：

(3)特点:

三次谐波滅过比大于100,灵敏度高。

负序功率方向闭锁,区外故障时不误动

PT发生断线时闭锁,不误动。

(4)出口方式：瞬时动作于全停。
