发电机在运行过程中，如果失磁后不但不发出无功功率还要从系统吸收无功功率。当系统无功功率储备不足时将导致发电厂母线电压、发电机机端电压下降。定子电流就会増大、有功功率越大,定子电流就会越大。为了避免出现发电机失磁，通常在发电机保护中设置发电机失磁保护。该功能主要存在于发电机后备保护中。以下对发电机失磁保护做一个简单介绍。

(1)保护内容:反映发电机失磁故障,根据具体情况,采取相应的措施。

(2)原理:根据发电机失磁后机端测量阻抗、励磁电压等电气量的变化规律,构成发电机失步保护

发电机失磁后的特征:

无功为负,有功減小；

定子电流增大,机端电压、系统电压降低；

励磁电压减小或为0,转速升高；

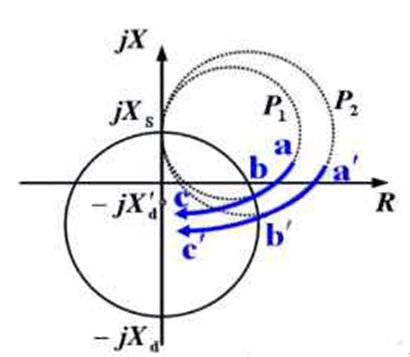

机端测量阻抗变化；

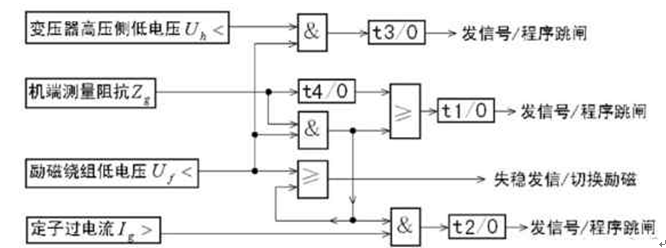

发电机失磁保护通常由多个判据共同构成

发电机机端测量阻抗判据(Zg)

转子励磁绕组低电压判据(Uf<)

主变高压侧低电压判据(Uh<)

发电机定子过电流判据(lg>)。

(3)特点:

具有检测静稳边界和稳态异步边界功能。

具有检测系统电压崩溃功能。

能够检测不同负荷下各种全失磁和部分失磁。

正常进相、系统振荡、其他故障、PT断线时不误动。

具有励磁通道电压检测功能

(4)出口方式:

根据不同的失磁情况发出信号、减出力、切换励磁、解列或全停。

发电机失磁的可能原因

励磁绕组断路或短路;

灭磁开关误跳;

整流裝置半导体元件损坏

励磁变压器故障;

自动励磁调节装置故障

运行人员误操作等
