迄今为止，很少有光伏发电项目，安装防孤岛保护的同时，又要安装防逆流保护装置。因为当下，防孤岛保护装置主要应用于光伏发电项目，且多为自发自用余电上网项目，或者全额发电并网项目。防逆流保护装置多用于自发自用，余电不上网项目。前段时间，有一客户发来一份图纸，关于防孤岛保护装置和防逆流保护同时使用。下面从几方面详细的介绍一下。

一、图纸分析

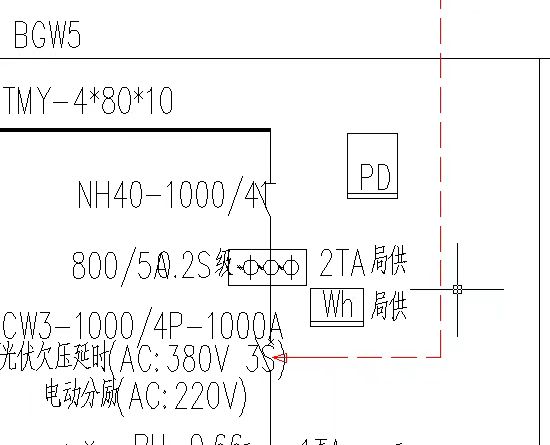

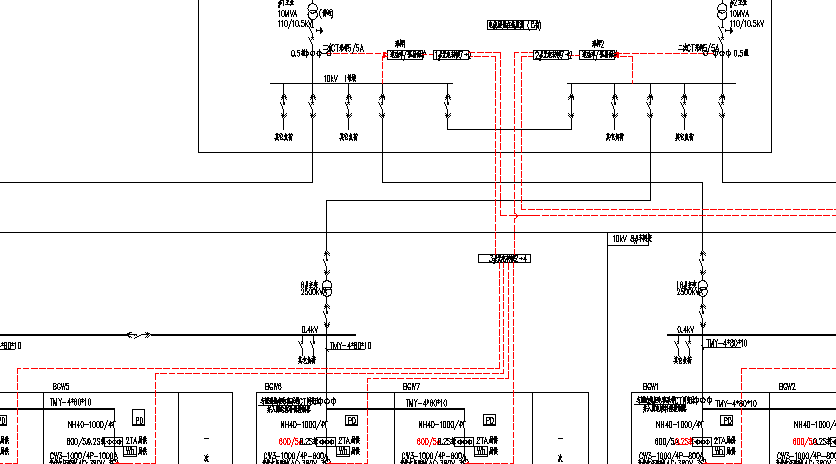

由图可见，该项目为自发自用余电不上网项目，部分放大后：

从图纸中，我们可以得到几点信息：

1、该项目是同时使用防孤岛保护功能和防逆流保护功能。

2、采集高压侧的数据，跳低压并网开关。

3、现场可能距离比较远，采用光纤方式进行跳闸。

4、该项目一共采集两点的数据，跳7个并网开关。

二、关于如何实现分析

1、首先当下很多厂家的防孤岛保护装置的功能都有具备防逆流保护功能，在网上可以随便搜溢价产品，应该都是具备的。该图中，模拟量的采集，都是由一点采集，即防孤岛保护和防逆流保护的才要点为同一点。

2、由于距离比较远，采用光纤传输继电器输出量，我也咨询过一些生产光电转换器的厂家，该功能应该是可以实现。

3、对该装置的要求比较高，虽然防孤岛保护和防逆流保护都具备了，但是该项目要求控制7台并网开关柜，如果装置出口数量不多，也很难实现。如果该项目要求逆功率恢复合闸功能，那么至少需要14个继电器出口。对于当下很多厂家的产品是满足不了的。

三、补充说明防孤岛保护装置和防逆流保护装置的使用方法及功能原理

防孤岛保护装置属于微机保护的一种，就是检测光伏并网点的电压和电流，有故障时候跳闸，并具备自动合闸功能。这个就不多解释了，原理很简单。但是对于防逆流保护，就相对的麻烦一些。首先当下市场针对防逆流，有两种解决方案，一种类似于AGC产品，通过控制逆变器的输出功率来实现，不过这个产品市场应用不太多。具体原因不详。还有一种是微机保护产品，原理如下：

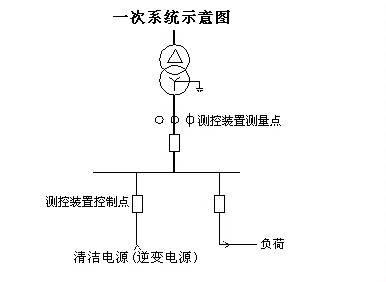

检测位置和控制点的位置不同。也就是检测电压电流判断功率方向的为双向电表连接处的，跳闸合闸点为光伏并网柜。
