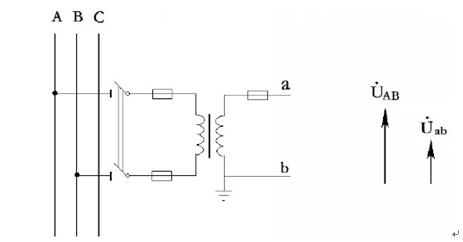

单相电压互感器的接线方式

特点：一次侧不能接地，二次绕组接地，只能测量线电压。

两个单相互感器构成的V-V型的接线方式

特点：

1、一次侧不能接地，二次绕组接地

2、只用两个单相电压互感器就可以获得三个平衡的线电压和相对中性点的相电压，但是不能得到相对地的相电压。

3、这种方式之前适用于各种仪表，目前这种接线方式比较少了。

三相三柱式电压互感器构成的星型接线

特点：

1、可测量线电压和相电压，但不能测量供绝缘监测的相对电压

2、二次绕组接地，一次绕组中性点不允许接地

三相五柱式电压互感器接线

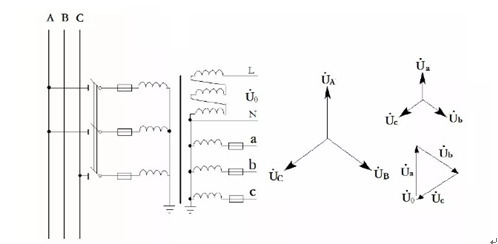

三个单相互感器的接线方式

三相五柱式及三个单相电压互感器接线的特点

1、35kV及以下小电流接地系统普遍采用三相五柱式电压互感器。110kV及以上大电流接地系统则采用三个单相电压互感器组。

2、二次绕组中性点及开口三角形绕组一端接地。

3、可测量线电压、相电压、绝缘监察的相对地电压及零序电压。
