   微机保护的种类非常多。使用中的每一款保护装置都有自己的保护区域，保护区内发生的故障叫区内故障，保护区外发生的故障叫区外故障。在实际的电力系统中，能切除故障的元件只有一个，就是断路器，所以 保护以断路器的位置作为分区基准。保护区的边界取决于电流互感器的位置。一般来说，电流互感器的位置都会紧跟着断路器。

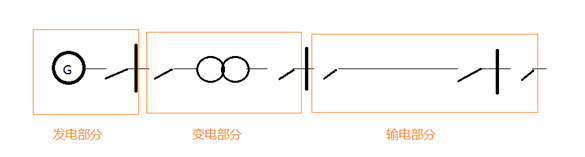

  以下图为例说明

1、发电部分

   发电机将机械能转换成电压，出口电压一般为400V、6KV、10KV等。当发电机部分出现故障时，保护发电机区域的保护装置动作跳开断路器，而其余部分的开关尽可能 不动作。将切除的故障范围最小化。对于发电机部分，常用到的微机保护装置有发电机差动保护装置、发电机转子接地保护装置、发电机后备保护装置。

2、变电部分

   发电机发出的电压并不太高，除了一部分用于场内供电之外，绝大部分的电能要输送到电网中，一般会经过升压变压器将电压升至为110KV、220KV、500KV等等。根据实际情况选择合适的电压等级。对于变电部分，主要由变压器来承担完成。当变压器内部出现故障或者变压器出线套管有问题等，需要跳开本区域的开关，其它区域的开关应该是不动作。涉及到的变压器微机保护装置的种类有变压器差动保护装置、变压器高后备保护装置、变压器低后备保护装置、变压器非电量保护装置。

3、输电部分

   当电压经过变压器升至为高压后，需要通过架空线路将电能输送到远端的高压变电站。一般情况输电线路比较长，电压等级比较高。当输电线路出现故障时，只有输电区域的开关动作，其他区域不动作。常简单线路保护有距离保护装置、线路光纤差动保护装置等等。

以上为微机保护装置保护区域的简单介绍。当本区域的保护拒动时，相邻区域作为后备保护动作， 这样一来，整个保护系统就比较完善，保护盲区就很小了。
